Üzembehelyezés
A csomag egy dobozból áll, mely a készüléket és tartozékait tartalmazza.
Kicsomagolás
- Nyissa ki a tasakot.
- Vegye ki a készüléket.
1 darab nyomkövető készülék
|
1 pld üzembehelyezési útmutató
|
A SIM kártya előkészítése
A készülék működtetéséhez – hasonlóan, mint a mobiltelefonok esetében – SIM kártya szükséges. A készülék a mobilszolgáltató hálózatán a SIM kártya segítségével, SMS-ek útján vagy a mobiltelefonos, illetve számítógépes alkalmazásokkal kommunikál.
A kártyát megvásárolhatja önállóan mobilszolgáltatójától vagy szoftver előfizetés esetén igényelheti a termék forgalmazójától is. Ha a SIM kártyát a forgalmazótól kapta, akkor semmilyen beállítást nem kell végeznie: a kártya már be lett állítva, be is lett helyezve a készülékbe, az be van kapcsolva és üzemkész.
Ha a SIM kártyát a forgalmazótól kapta, ne próbálja azt más célú készülékbe (pl. telefonba) áthelyezni és használni! Az emiatt felmerülő költségeket vagy az ebből eredő hibák kijavítását a forgalmazó (szolgáltató) megtérítteti.
Beállítások saját SIM kártya esetén
Ha a SIM kártyát nem a nyomkövető készülék forgalmazójától szerezte be, azt a készülékbe történő behelyezése és használata előtt be kell állítani, amit az alábbiak szerint végezhet el.
A SIM kártya PIN kódjának és egyéb funkcióinak letiltása:
- Helyezze be a SIM kártyát a telefonjába.
- A telefon beállítási funkciói között
- kapcsolja ki a PIN kód kérése opciót,
- az automatikus válasz opciót és
- a hívásátirányítást.
A fentiek kikapcsolása után helyezze be a kártyát a nyomkövető készülékbe. A SIM kártya készülékbe helyezésének módjáról és lépéseiről a következő fejezetben részben olvashat.
A készülék a SIM kártya behelyezése és áramforrásra kapcsolása után automatikusan bekapcsol, a kártya kivételekor pedig kikapcsol.
A kártya mozgatása előtt mindig áramtalanítsa a készüléket!
Az adatforgalom beállítása
Saját SIM kártya esetén ahhoz, hogy a készülékkel kommunikálni lehessen, csatlakoztatni kell azt a GSM hálózathoz és be kell állítani az adatforgalmat. Ehhez – az alábbi táblázatban foglaltak szerint – telefonjáról SMS üzeneteket kell küldenie a nyomkövető készülékbe helyezett SIM kártya telefonszámára.
A parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456
| Beállítás | SMS üzenet | |
|---|---|---|
| APN-név megadása | setparam 2001:<APN-név> | |
| APN nevek a szolgáltatóknál | ||
| Ha mobilhálózati szolgáltatója nem adott Önnek APN felhasználónevet és jelszót, akkor az alábbi, ezekre vonatkozó SMS üzeneteket nem kell elküldenie a nyomkövető készüléknek! | ||
| APN felhasználónév | setparam 2002:<APN-felhasználónév> | |
| APN jelszó | setparam 2003:<APN-jelszó> | |
| Szerver beállítások | setparam 2004:<szerver domain név> setparam 2005:<port szám> setparam 2006:<protokoll>, ahol protokoll 0:TCP, 1:UDP | |
| Példa | A fenti utasítások külön-külön vagy összevontan, egyetlen SMS-ben is elküldhetők a készüléknek: setparam 2001:internet;2002:pistike;2003:pistike1986;2004:szolgaltato.hu;2005:15423;2006:0; | |
|
További információk: https://teltonika-gps.com/products Beállítást támogató alkalmazás: https://wiki.teltonika-gps.com/view/Teltonika_Configurator_versions Jelszó: 5555 |
||
A SIM kártya és az akkumulátor behelyezése a készülékbe
A termékhez csak mikro méretű SIM kártya használható. A kártya behelyezése vagy kivétele kizárólag kikapcsolt készülék mellett végezhető (külső áramforrásról lekapcsolva, belső akkumulátor kivéve) – ellenkező esetben a kártya károsodhat.

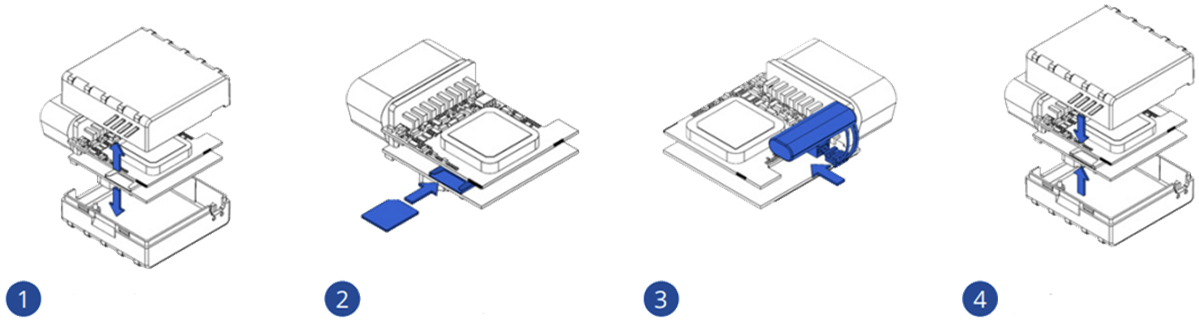

A SIM kártyát az alábbiak szerint helyezze be a készülékbe:
Lépések:
- Távolítsa el a készülék fedelét.
- Helyezze be a kártyát.
- Helyezze be az akkumulátort.
- Tegye vissza a fedelet.
A készülék csatlakoztatása
A készüléket a SIM kártya behelyezése után bekötjük a jármű OBD-II szabványos csatlakozójába. Kompatibilis OBD protokollok:
- ISO 9141-2 (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (fast init, 10.4 kbaud)
- ISO 15765-4 CAN (11 bit ID, 250 kbaud)
- ISO 15765-4 CAN (11 bit ID, 500 kbaud)
- ISO 15765-4 CAN (29 bit ID, 250 kbaud)
- ISO 15765-4 CAN (29 bit ID, 500 kbaud)
- ISO 14229 (UDS)
- J2819 (VW TP2.0
A csatlakozó kábel (szakszerű) meghosszabbításával a készülék a jármű belsejében bárhol elhelyezhető (környezeti hatásoktól védett helyen), általában a jármű utasterében (pl. műszerfal alatt) szokásos.
Standard OBDII csatlakozási pontok a járművekben:
