TELTONIKA FMB140 - Használati útmutató

Termékleírás

A készülék a pontos pozícionálás, biztonság, felügyelet, vészhelyzeti riasztások és a teljes nyomkövetés több funkcióját egyesíti. Támogatja az SMS / GPRS / Internet adatátvitel funkcióit, széles körben alkalmazható a helyalapú szolgáltatások, forgalombiztonság és a menedzsment számos területén.

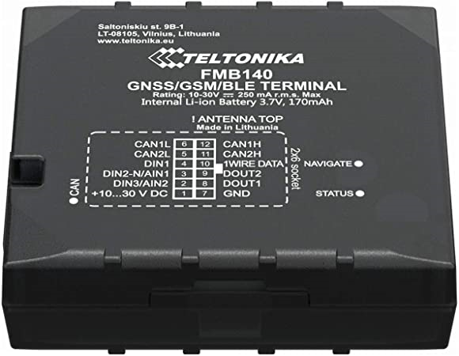

A Teltonika FMB140 kompakt és intelligens nyomkövető készülék Bluetooth-kapcsolattal, belső High Gain GNSS és GSM antennákkal és beépített tartalék akkumulátorral. Az FMB140-et elsősorban gépjárművek követésére tervezték. A digitális bemenet felhasználható a gyújtás, az ajtó vagy a riasztó gomb állapotának figyelésére. A jármű távolról történő leállítását a digitális kimenet segítségével lehet elérni. A helymeghatározáshoz az amerikai GPS műholdas rendszeren kívül képes a GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS hálózatokhoz is kapcsolódni.

A készülék működését befolyásoló beállításokat csak egy másik készülékről (okostelefon, számítógép), a megfelelő alkalmazás vagy SMS parancsok segítségével lehet megváltoztatni – így a felhasználók biztosak lehetnek abban, hogy a készülék mindig az általuk megadott paramétereknek megfelelően működik.

Származási hely: Litvánia

A készülék által támogatott gépjármű típusok listája

Gyártó

TELTONIKA IOT GROUP

Ország: Litvánia
Város: Vilnius
Cím: Saltoniskiu str. 9B-1, LT-08105

Telefon: +37-052409650
Weboldal: https://teltonika.lt
Email: info@teltonika.lt

Forgalmazó

FLEXCOM KOMMUNIKÁCIÓS KFT.

Cím: 2151 Fót, Szent Imre u. 94. Magyarország
Email: info@flexcom.hu
Weboldal: https://flexcom.hu

Iroda
Cím: 2151 Fót, Móricz Zsigmond út 45. Magyarország
Telefon: +36 1 769 1005
Mobil 1: +36 70 3333 525
Mobil 2: +36 70 3333 527
Telefon ügyelet: (hétfő–csütörtök) 9.00–15.00

Műszaki paraméterek

**Fizikai jellemzők**
Paraméter	Érték
Méretek (mm)	Sz: 65, H: 56, M: 20
Súly (g)	55
Páratartalom	5%-től 95%-ig (nem lecsapódó)
Vízállóság	IP41
Működési hőmérséklet	-40C-tól +85C-ig
Tárolási hőmérséklet (akkumulátor nélkül)	-40C-tól +85 C-ig
Tárolási hőmérséklet (akkumulátorral)	-20C-tól +40C-ig
Töltési hőmérséklet	0C-tól +45C-ig

**Memória**
Paraméter	Érték
Beépített	128 MByte
SD kártya	Nincs

**Energia ellátás**
Paraméter	Érték
Akkumulátor	Li-ion polimer 3.7V 170mAh
Külső bemeneti feszültség	10-30V
Töltés	Jármű áramforrásról, túltöltés elleni védelem
Töltés külső hőmérséklet	0C-tól +45C-ig

**Üzemidő**
Paraméter	Érték
Készenléti idő (saját akkumulátoron)	30 perc

**Hálózat**
Paraméter	Érték
GNSS	GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS műholdas hálózatok
Adatforgalom típusa	GSM / GPRS (2G)
SIM kártya	Mikro + eSIM
GSM frekvenciák	850, 900, 1800 és 1900 MHz
GSM chip	TM2500
GSM jelerősség mérés	Igen
GPS chip	TM2500
GPS érzékenység	-165 dbm
GPS pontosság	3 m

**Kommunikáció**
Paraméter	Érték
SMS	Igen
TCP	Igen
Bluetooth	Igen

**Szenzorok**
Paraméter	Érték
Gyorsulásmérő	Igen

**Interfész**
Paraméter	Érték
LED kijelző	Igen
USB	2.0, mikro
GSM antenna	Belső
GPS antenna	Belső
Analóg bemenet	Igen
Digitális bemenet	Igen
Digitális kimenet	Igen
CANBUS	Igen

További információk: https://teltonika-gps.com/product/fmb140/

Szállítás és tárolás

A csomagolás úgy lett kialakítva, hogy megvédje a terméket a szállítás közben előforduló szokásos mértékű fizikai behatásoktól. Ügyeljen arra, hogy elkerülje az ezektől eltérő, ezeket meghaladó mértékű hatásokat.

A termék csomagolása nem víz, láng- és hőálló, és csak mérsékelten nyomásálló. Ezért a dobozt ne tartsa nedves környezetben, hőt kibocsájtó berendezések hatókörében és ne tegyen rá nehéz tárgyakat.

Üzembehelyezés

A csomag egy dobozból áll, mely a készüléket és tartozékait tartalmazza.

Kicsomagolás

Nyissa ki a tasakot.
Vegye ki a készüléket.

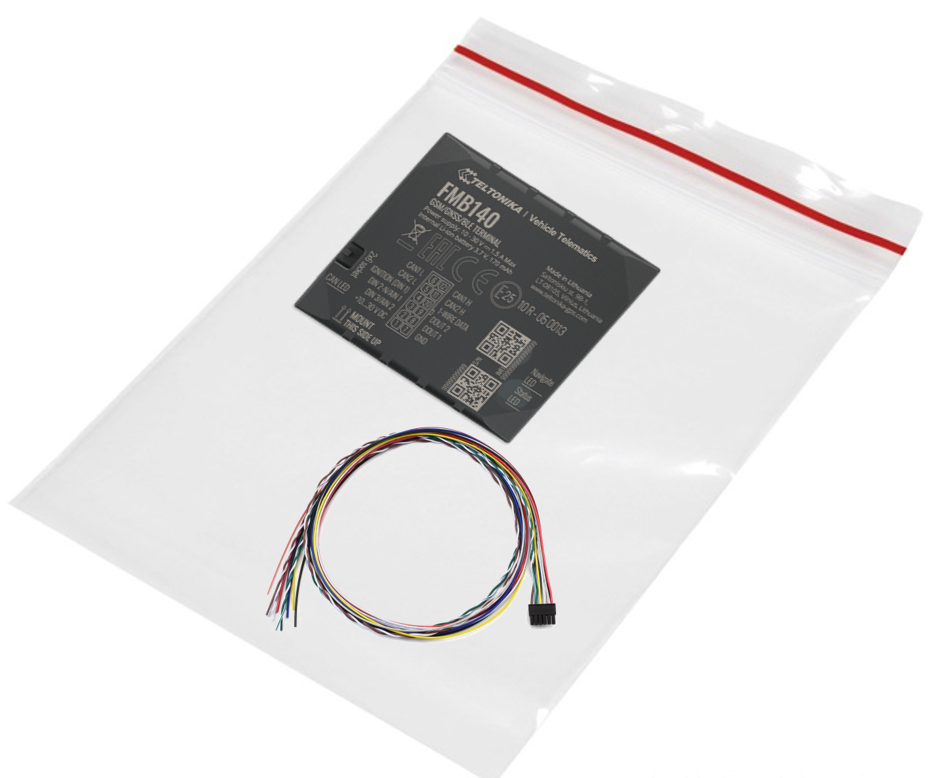

**A csomag tartalma**
	1 darab nyomkövető készülék

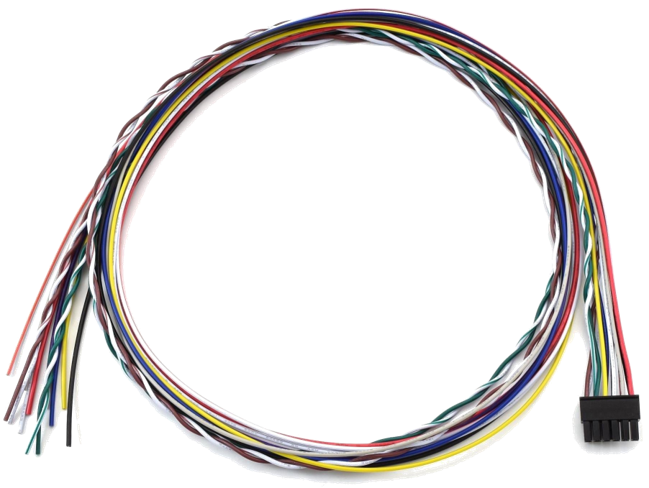

	Elektromos hálózati és kommunikációs kábel
	1 pld üzembehelyezési útmutató

A SIM kártya előkészítése

A készülék működtetéséhez – hasonlóan, mint a mobiltelefonok esetében – SIM kártya szükséges. A készülék a mobilszolgáltató hálózatán a SIM kártya segítségével, SMS-ek útján vagy a mobiltelefonos, illetve számítógépes alkalmazásokkal kommunikál.

A kártyát megvásárolhatja önállóan mobilszolgáltatójától vagy szoftver előfizetés esetén igényelheti a termék forgalmazójától is. Ha a SIM kártyát a forgalmazótól kapta, akkor semmilyen beállítást nem kell végeznie: a kártya már be lett állítva, be is lett helyezve a készülékbe, az be van kapcsolva és üzemkész.

Ha a SIM kártyát a forgalmazótól kapta, ne próbálja azt más célú készülékbe (pl. telefonba) áthelyezni és használni! Az emiatt felmerülő költségeket vagy az ebből eredő hibák kijavítását a forgalmazó (szolgáltató) megtérítteti.

Beállítások saját SIM kártya esetén

Ha a SIM kártyát nem a nyomkövető készülék forgalmazójától szerezte be, azt a készülékbe történő behelyezése és használata előtt be kell állítani, amit az alábbiak szerint végezhet el.

A SIM kártya PIN kódjának és egyéb funkcióinak letiltása:

Helyezze be a SIM kártyát a telefonjába.
A telefon beállítási funkciói között
- kapcsolja ki a PIN kód kérése opciót,
- az automatikus válasz opciót és
- a hívásátirányítást.

A fentiek kikapcsolása után helyezze be a kártyát a nyomkövető készülékbe. A SIM kártya készülékbe helyezésének módjáról és lépéseiről a következő fejezetben részben olvashat.

A készülék a SIM kártya behelyezése és áramforrásra kapcsolása után automatikusan bekapcsol, a kártya kivételekor pedig kikapcsol.

A kártya mozgatása előtt mindig áramtalanítsa a készüléket!

Az adatforgalom beállítása

Saját SIM kártya esetén ahhoz, hogy a készülékkel kommunikálni lehessen, csatlakoztatni kell azt a GSM hálózathoz és be kell állítani az adatforgalmat. Ehhez – az alábbi táblázatban foglaltak szerint – telefonjáról SMS üzeneteket kell küldenie a nyomkövető készülékbe helyezett SIM kártya telefonszámára.

A parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456

Beállítás	SMS üzenet
APN-név megadása	setparam 2001:<APN-név>
APN-név megadása	APN nevek a szolgáltatóknál
Ha mobilhálózati szolgáltatója nem adott Önnek APN felhasználónevet és jelszót, akkor az alábbi, ezekre vonatkozó SMS üzeneteket nem kell elküldenie a nyomkövető készüléknek!
APN felhasználónév	setparam 2002:<APN-felhasználónév>
APN jelszó	setparam 2003:<APN-jelszó>
Szerver beállítások	setparam 2004:<szerver domain név> setparam 2005:<port szám> setparam 2006:<protokoll>, ahol protokoll 0:TCP, 1:UDP
Példa	A fenti utasítások külön-külön vagy összevontan, egyetlen SMS-ben is elküldhetők a készüléknek: setparam 2001:internet;2002:pistike;2003:pistike1986;2004:szolgaltato.hu;2005:15423;2006:0;
További információk: https://teltonika-gps.com/products Beállítást támogató alkalmazás: https://wiki.teltonika-gps.com/view/Teltonika_Configurator_versions Jelszó: 5555

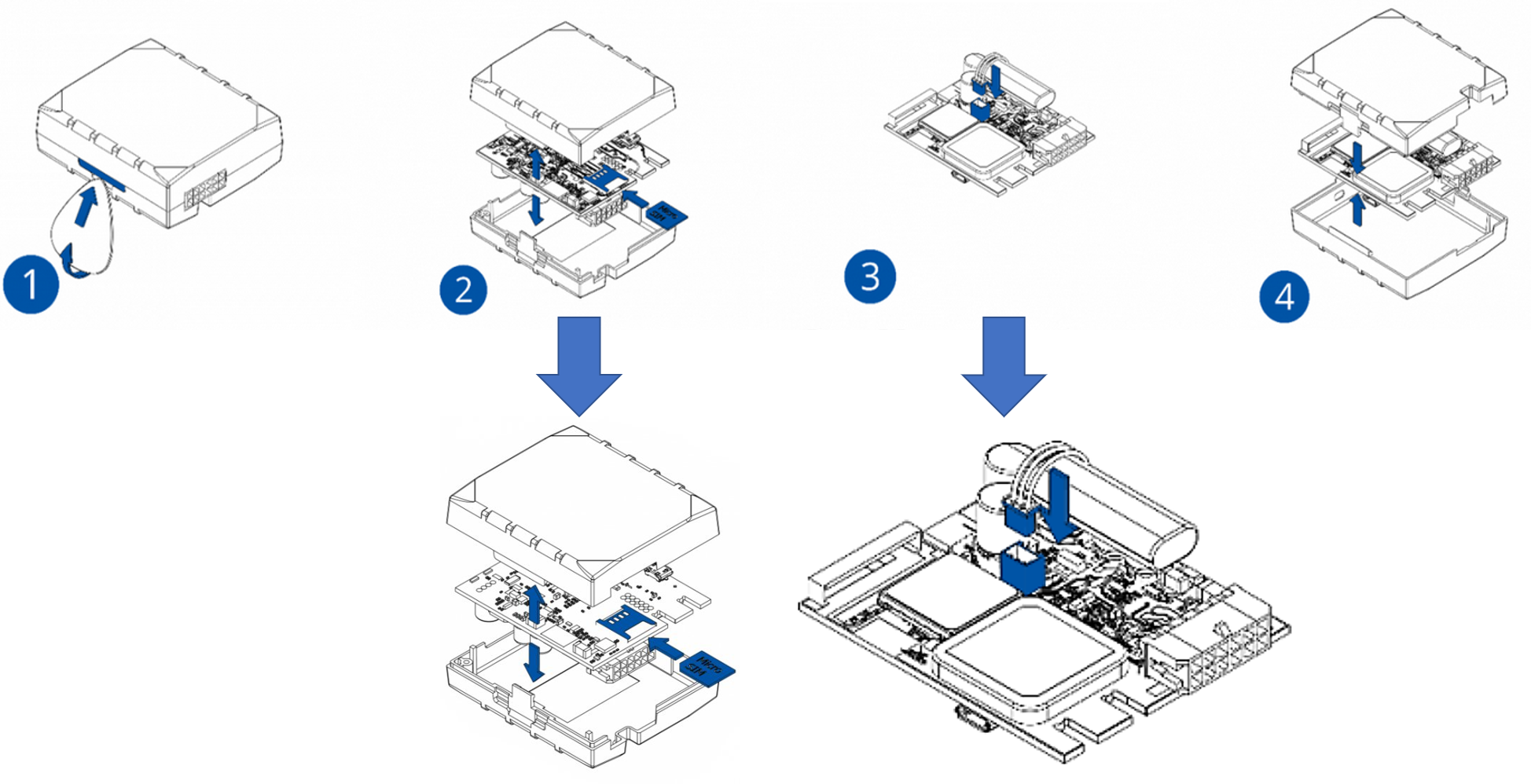

A SIM kártya és az akkumulátor behelyezése a készülékbe

A termékhez csak mikro méretű SIM kártya használható. A kártya behelyezése vagy kivétele kizárólag kikapcsolt készülék mellett végezhető (külső áramforrásról lekapcsolva, belső akkumulátor kivéve) – ellenkező esetben a kártya károsodhat. Ha nano típusú SIM kártyája van, használjon kártya adaptert!

A SIM kártyát az alábbiak szerint helyezze be a készülékbe:

Kártyacsere estén a készülék fedelének levétele után először vegye ki az akkumulátort! Áramforrásra kapcsoláskor (külső vagy belső akkumulátor) a készülék automatikusan bekapcsol.

Lépések:

Pattintsa le a készülék hátlapját.
Helyezze be a kártyát.
Helyezze be az akkumulátort.
Pattintsa vissza a fedelet.

A készülék beszerelése

A csatlakozó kábel (szakszerű) meghosszabbításával a készülék a jármű belsejében bárhol elhelyezhető (környezeti hatásoktól védett helyen), általában a jármű utasterében (pl. műszerfal alatt) szokásos.

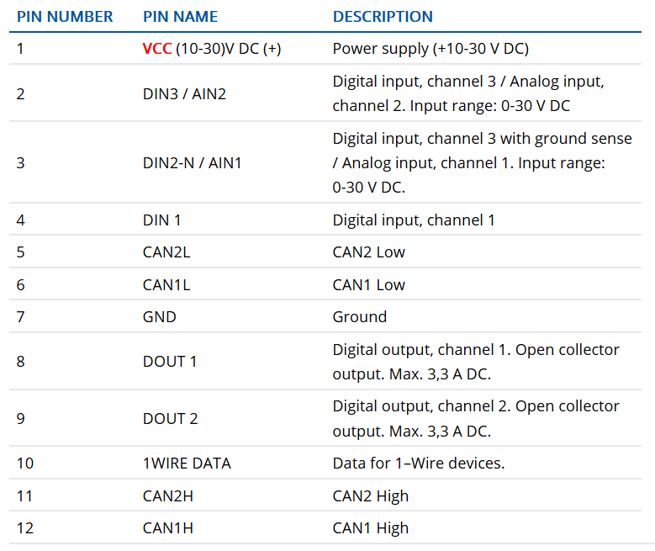

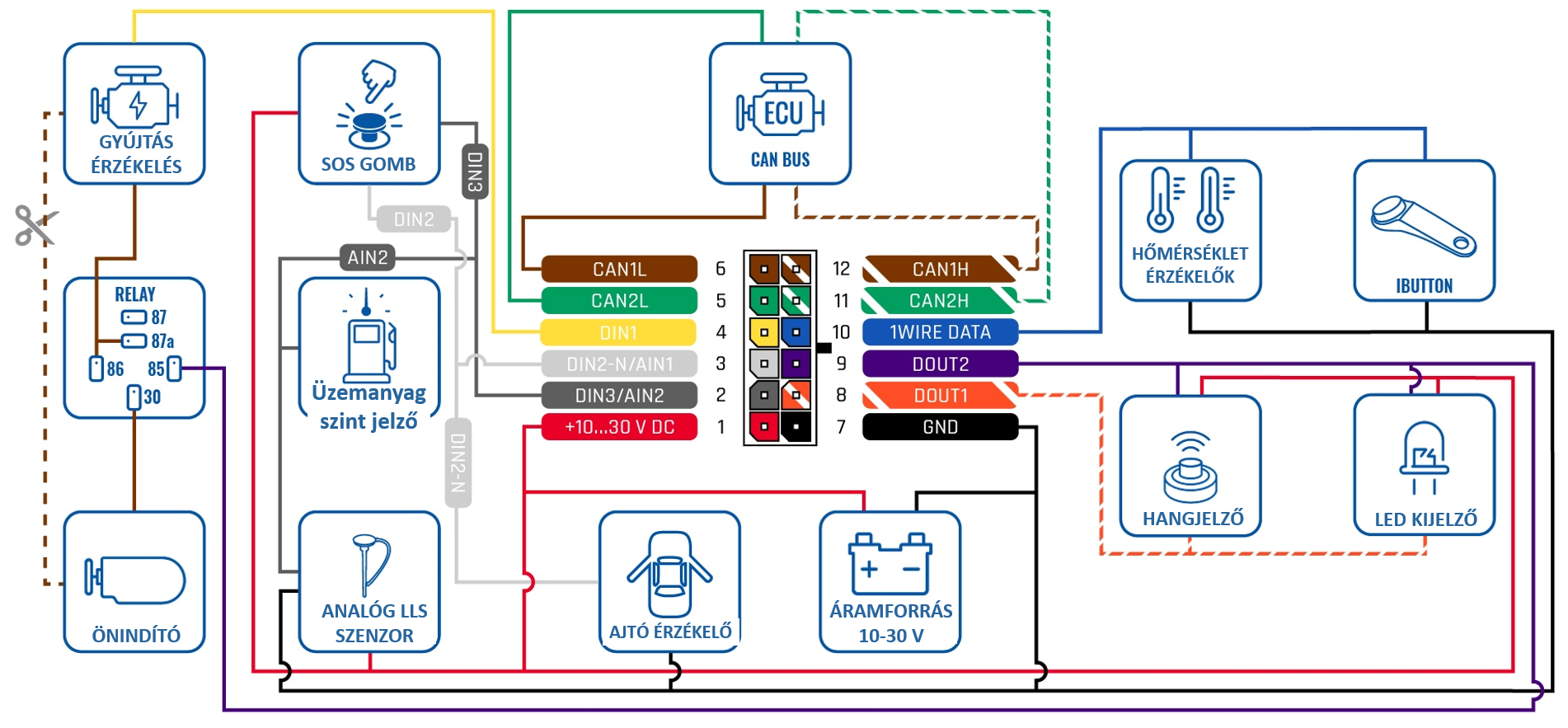

Kábel kiosztás, beszerelés

Alkalmazás telepítése, elérése

A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:

Olvassa be telefonjával az itt látható QR kódot.
Nyissa meg az ebből kikódolt webcímet.
Telepítse a Flexcom nyomkövető alkalmazást.

Android rendszerű telefon esetén

Google Play

iPhone típusú telefon esetén

Apple App Store

A termék használata

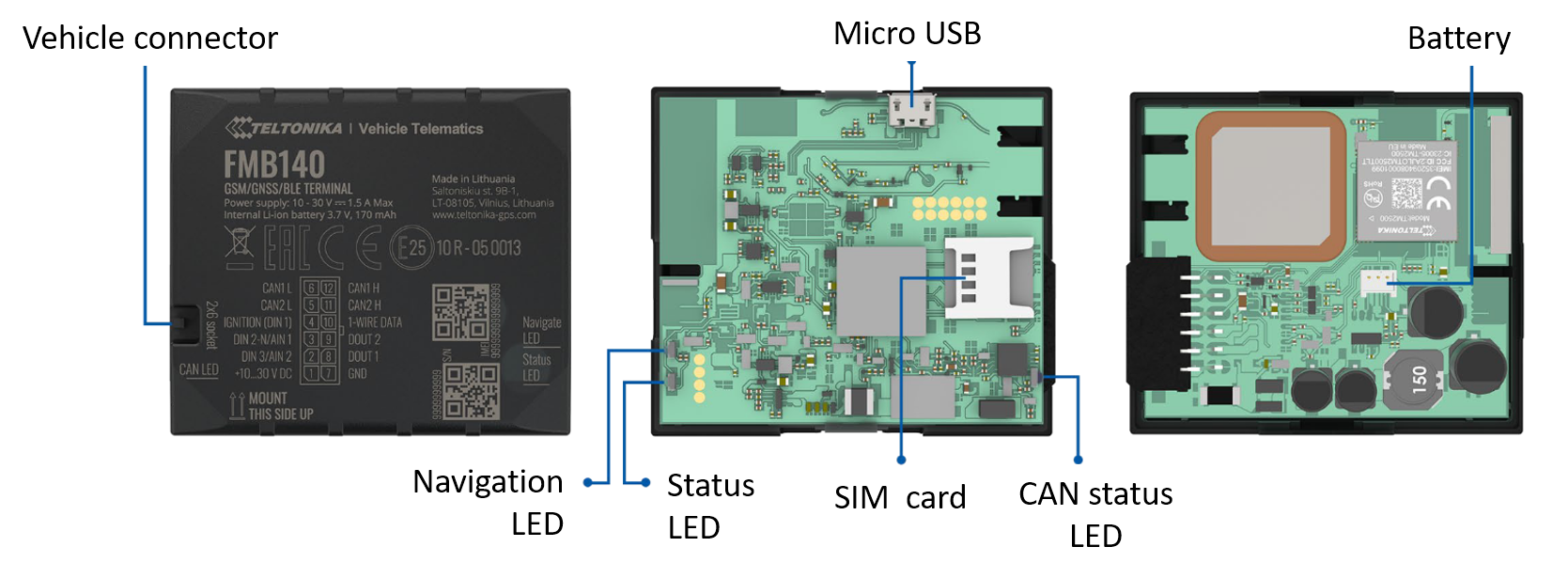

Felépítés

A LED kijelzők állapotai

Állapotjelző LED

Jelzés	Jelentése
1 másodpercenként villog	Normál üzemmód
2 másodpercenként villog	Alvó üzemmód
Rövid ideig gyorsan villog	Adatforgalom
Nem világít	A készülék nem működik vagy bekapcsolás alatt van

Navigációs LED

Jelzés	Jelentése
Folyamatosan világít	Nincs műholdas kapcsolat
1 másodpercenként villog	Van műholdas kapcsolat
Nem világít	Nincs műholdas kapcsolat, mert a készülék nem működik vagy alvó üzemmódban van
Folyamatosan gyorsan villog	A készülék saját szoftvere frissítés alatt áll

CAN állapot LED

Jelzés	Jelentése
Folyamatosan világít	Hibás működés (program vagy vezeték hiba)
Folyamatosan gyorsan villog	Jármű adatainak kiolvasása folyamatban
Nem világít	Kapcsolódási hiba vagy a CAN processzor alvó módban van

A belső akkumulátor feltöltése

A készülék beépített, belső akkumulátorral is rendelkezik, amely a külső áramforrásról történő lekapcsolás esetén a rövid idejű használatot, átmenetet biztosítja. A belső akkumulátort normál üzem alatt a jármű áramforrása (akkumulátor) tölti fel, illetve (túltöltés melletti védelemmel ellátva) tartja feltöltve.

Be- és kikapcsolás

A készülék automatikusan bekapcsol, ha áramot kap a feltöltött belső akkumulátor behelyezésekor és/vagy a jármű áramkörére kötésekor. Működése a külső és belső áramforrás kapcsolatok megszűnésekor/kimerülésekor következik be. Bekapcsolás után a készülék automatikusan kapcsolatot keres a GSM/GPRS hálózattal és a műholdakkal. Ennek folyamatáról és eredményéről a LED kijelzők tájékoztatnak.

A készülék üzemszerű működtetése

A készülék az alábbi módokon működtethető:

a forgalmazó által nyújtott szoftveres szolgáltatás és SIM kártya együttes segítségével,
a forgalmazó által nyújtott szoftveres szolgáltatás mellett, de saját SIM kártya használatával, vagy
a szolgáltató szoftveres szolgáltatása nélkül, saját SIM kártyával.

A szolgáltató csak a szoftveres szolgáltatás előfizetése mellett biztosít a nyomkövető készülékhez SIM kártyát. Szoftver előfizetés nélküli használat esetében a felhasználónak magának kell a megfelelő, adatforgalmi kerettel (is) rendelkező kártyáról gondoskodnia.

Forgalmazó szoftverével és SIM kártyájával

Ebben az esetben a készüléket üzemkész állapotban veheti át, annak használatához semmilyen további beállításra nincsen szükség.

A készülék működési paramétereinek be- vagy átállításához, információk lekérdezéséhez, illetve fejlettebb szolgáltatások (pl. térképes útvonal megjelenítés, várakozási és menetpontok, diagramok, menetlevél stb.) igénybevételéhez külön szoftver áll rendelkezésre. Ezt a forgalmazó előfizetéses rendszer keretében, asztali számítógépen és tableten böngészőben, Androidos mobiltelefonon letölthető alkalmazás formájában biztosítja.

A szoftver használatához eszközén (mobiltelefon, számítógép) aktív internet kapcsolat szükséges.

A szoftver a nyomkövető készülék által a szolgáltató központjába beküldött adatokat tárolja és dolgozza fel, ezekből állítva elő a grafikus és szöveges információkat. A szoftver használata kiváltja a készülékkel való (esetenként igen költséges) SMS és hanghívásos kommunikációt és a készülék alapfunkcióin jóval túlmutató nyomkövetési és biztonsági szolgáltatásokat nyújt.

Az alkalmazás böngészőben vagy telefonon történt indítása után:

A bejelentkező ablakon adja meg a forgalmazótól email-ben kapott vagy annak weboldalán regisztrált felhasználónevét és jelszavát.
A megjelenő felületen válassza a Súgó menüpontot és tanulmányozza át a szoftver használatára vonatkozó információkat.
A szoftver kezelésére vonatkozó információk annak súgójában állnak rendelkezésre.

Forgalmazó szoftverével, de saját SIM kártyával

A SIM kártyának az üzembehelyezési fejezetben foglaltak szerinti beállítása és behelyezése után a kártyát regisztrálnia kell. Ehhez forduljon a szoftverszolgáltatóhoz (a készülék forgalmazójához). A továbbiakban a készülék működtetésének módja megegyezik az előző fejezetben leírtakkal, kivéve az alábbiakat:

Saját SIM kártya használata esetén nincs lehetőség a szoftveren keresztül SMS üzeneteket küldeni a készüléknek, csak önállóan, a saját telefonunkról.

Szoftver telepítése

A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:

Olvassa be telefonjával az itt látható QR kódot.
Nyissa meg az ebből kikódolt webcímet.
Telepítse a Flexcom nyomkövető alkalmazást.

Android rendszerű telefon esetén

Google Play

iPhone típusú telefon esetén

Apple App Store

Szoftver nélkül, saját SIM kártyával

Ha Ön előfizetett a forgalmazó szoftveres szolgáltatására, az önálló SMS kommunikációs módszert NE alkalmazza, mert

felesleges (a szoftverben minden, a nyomkövetéshez és beállításokhoz szükséges funkció rendelkezésre áll),
az SMS parancsok által okozott esetleges működési anomáliák utólagos elhárításáért a szoftverszolgáltató külön díjat számít fel,
ha saját SIM kártyát használ a készülékben, az SMS-ek miatt extra költségei keletkeznek,
ha a szolgáltató SIM kártyáját használja, a szolgáltató az SMS-ek költségét megtérítteti.

Ha Ön nem használ a forgalmazó vagy más szolgáltató által által biztosított nyomkövető szoftvert, akkor csak a készülék alapfunkcióit tudja használni – mobiltelefonjáról a készülék SIM kártyájának telefonszámára SMS-ben küldött üzeneteket segítségével.

Ezen kívül lehetőség van a készülék beállításainak lekérdezésére vagy módosítására számítógép (Windows 7, 8, 10) és a Teltonika konfigurációs szoftverének (Teltonika Configurator) segítségével. A fentiekkel kapcsolatban további információkat talál a gyártó alábbi weboldalán:

Beállítási lehetőségek a szoftveren keresztül

A készülék működtetéséhez a Flexcom Kft saját fejlesztésű nyomkövető szoftvert biztosít. A működést befolyásoló, a készülék telefonos SMS üzenetek útján elérhető gyári alapfunkcióit lefedő, de egyben azt lényegesen meg is haladó beállítási lehetőségeket a szoftver Beállítások, Parancsok és Riasztások funkciói biztosítják.

A beállítások és a kiadható parancsok a készülék típusától függenek. A konkrét lehetőségeket a szoftver a konkrét készülékhez igazítva bocsátja rendelkezésre. Erről további információkat a szoftver használati útmutatójában talál.

A készüléket más szolgáltató szoftverével is használhatja - ekkor az ebben a fejezetben leírtak helyett annak a szoftvernek a protokollját kell figyelembe vennie!

A Flexcom Kft asztali vagy mobiltelefonos alkalmazásának használata esetén a nyomkövetéssel kapcsolatos beállítási műveletek az alábbi módokon érhetők el.

Asztali alkalmazás használata esetén:

Válassza ki a kívánt készüléket a térképen vagy a menüben. A Beállítások vagy Parancsok feliratú gombra kattintva kiválaszthatja a kívánt általános beállítást vagy működést.

Mobil alkalmazás használata esetén:

Parancsok küldéséhez az alkalmazás menüjében válassza a Parancsok menüpontot.
További beállításokért a menü Térkép funkcióján belül válassza az Eszközök panelt. Keresse meg az eszközök listájában a készüléket és koppintson az azonosító mellett levő Beállítás ikonra.

Biztonság és kezelés

A termékeket az alábbiakban meghatározott feltételek figyelembevétele mellett használja és tárolja! Tartsa be a termékeken és a használati útmutatóban található figyelmeztetéseket!

A készüléket nem használhatják olyan személyek, akik nincsenek fizikai, érzékszervi vagy szellemi képességeik teljes mértékben birtokában—kivéve, ha alkalmas személy felügyelete alatt állnak. A GPS-készülék használata során az alábbi biztonsági előírások betartása szükséges az eszköz megfelelő működésének biztosítása érdekében:

Áramellátás: A készüléket kizárólag az előírt tápfeszültséggel működtesse. Ellenőrizze, hogy az áramforrás megfelel az eszköz műszaki követelményeinek, és csak a gyártó által ajánlott töltőkészülékeket használjon.
Tárolás: Tartsa a készüléket száraz és jól szellőző környezetben. Ne tárolja nedves vagy párás helyen, mivel ez károsíthatja a belső áramköröket.
Hőmérséklet: Kerülje a szélsőséges hőmérsékleteket. A készülék nem megfelelő működéséhez vagy meghibásodásához vezethet, ha túlmelegedett (50°C felett) vagy túlhűtött (0°C alatt) környezetben használja.
Kezelés: Óvatosan kezelje az eszközt. Kerülje a rázkódást, erős vibrációt és mechanikai ütéseket, amelyek károsíthatják az eszközt.
Tisztítás: A készülék tisztításához használjon száraz, puha ruhát. Ne alkalmazzon vegyszereket, tisztítószereket vagy oldószereket. Tisztítás előtt mindig válassza le az eszközt az áramforrásról.
Szétszerelés: Ne próbálja meg szétszerelni vagy módosítani az eszközt. A szétszerelés nemcsak a garanciát érvénytelenítheti, de az eszköz hibás működéséhez is vezethet.
Gyermekvédelem: A készüléket tartsa távol gyermekektől, különösen a kis alkatrészeket tartalmazó részek miatt, amelyek lenyelése fulladást okozhat.
Környezettudatosság: Az eszközt és annak alkatrészeit a helyi hulladékkezelési előírásoknak megfelelően ártalmatlanítsa. Elektromos és elektronikai hulladékot ne dobjon a háztartási szemétbe.
Telepítés: A készülék telepítését kizárólag szakképzett személy végezze. Az eszközt az előírások szerint helyezze el.
Interferencia: A készülék rádiófrekvenciás jeleket bocsát ki— ne használja olyan helyen, ahol ezek a jelek interferenciát okozhatnak más eszközök működésében.
Akkumulátorhasználat: Ha azt tapasztalja, hogy a működési időtartam jelentősen lecsökken, a hibás működés elkerülése érdekében minél hamarabb cseréltesse ki az akkumulátort. Az akkumulátor cseréjét szakszervizben végeztesse – az ezzel kapcsolatos információkért forduljon a termék forgalmazójához.
Programozás: A készülék beállításait és programozását mindig a gyártó által megadott utasítások szerint végezze.
Kismamákra vonatkozó figyelmeztetés: A készülék által kibocsátott rádiófrekvenciás jelek miatt a kismamák számára javasolt a készüléket legalább 20-30 cm távolságban használni, és elkerülni annak közvetlen érintkezését a hasi területtel.
Vészhelyzetek: A GPS-készülék nem helyettesíti a hagyományos segélyhívó rendszereket. Vészhelyzet esetén használja a helyi hatóságok által biztosított kommunikációs csatornákat.

Rendeltetésszerű használat mellett a termék sem anyagát, sem alkatrészeit vagy azok működését tekintve nem jelent az emberi szervezetre veszélyes egészségügyi kockázati tényezőt.

Letöltés

	Ez a szimbólum azt jelzi, hogy a készüléket életciklusának végén nem szabad a háztartási hulladék közé dobni. Kérjük, adja le egy kijelölt újrahasznosító ponton, vagy vegye igénybe a helyi gyűjtőpont szolgáltatásait.
	A CE jelölés azt mutatja, hogy a termék megfelel az Európai Unió biztonsági, egészségügyi és környezetvédelmi követelményeinek.
	A R o H S megfelelőség azt jelzi, hogy a termék nem tartalmaz a meghatározott határértékek felett veszélyes anyagokat, mint például ólom, higany vagy kadmium.
